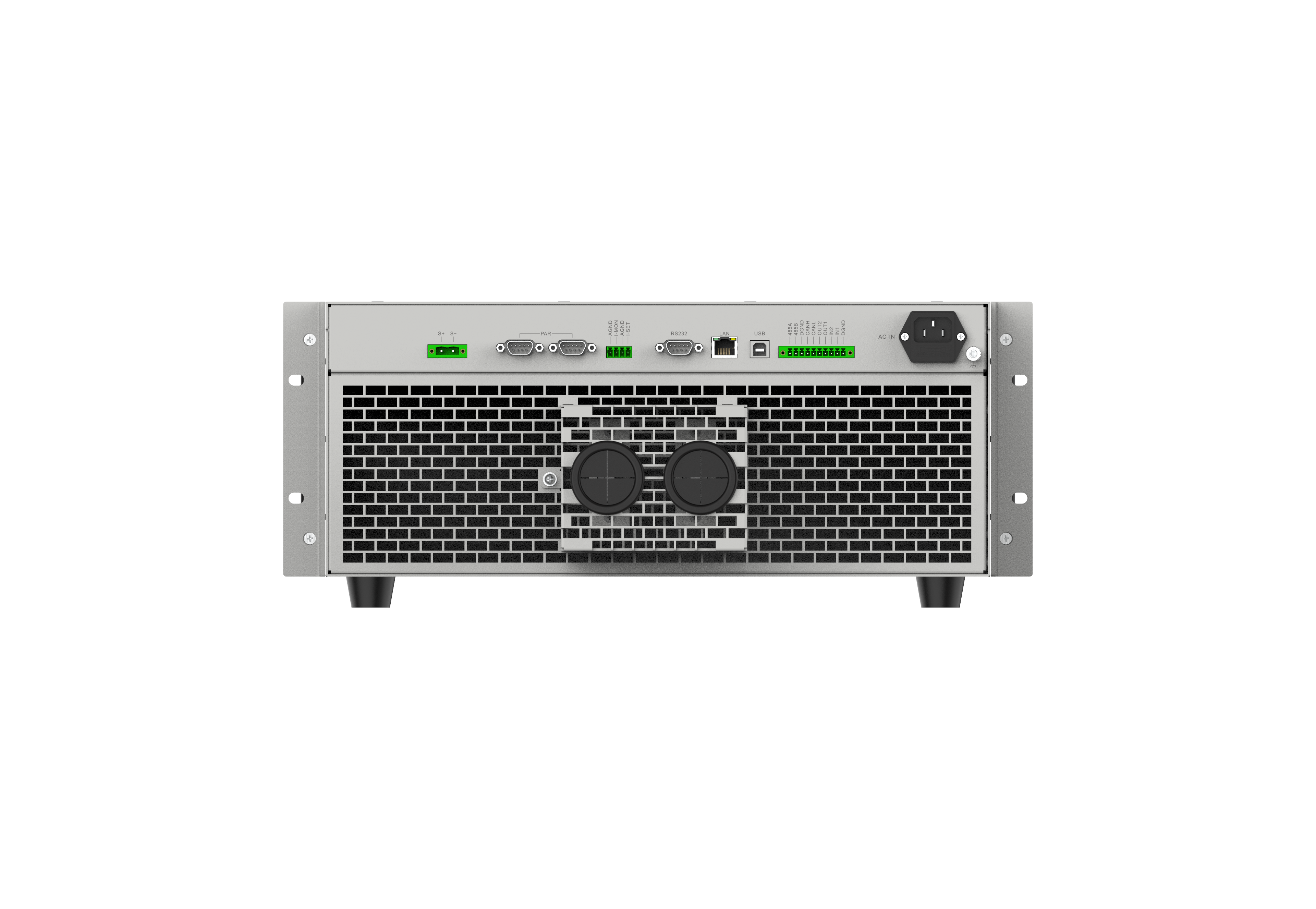

ZD83000系列高性能直流程控电子负载

ZD83000系列负载是一款高可靠、高密度、高精度、高性能直流电子负载， 具有150V、600V、1200V三种电压范围，
单机密度6kW仅3U高度 ， 功率从 4kW可达72kW ，支持主从并联， 最大功率可扩展至720kW 。电压、电流多档量程且拥
有1MHz高速采样、控制、捕获能力，能实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，
50kHz频率范围。多达8种工作模式，20余种测试功能如：序列测试、自动测试、过流测试、过功率测试、功率倍增、内阻测
试、LED模拟、放电测试、负载效应、扫频功能、正弦波输出、时间测量等。除此，还具备高耐压隔离LAN、RS232、
RS485、USB、CAN通讯 及高速数字、模拟监控接口等 ，均为满足用户的各种负载应用需求而生。
ZD83000系列负载广泛应用于动力、燃料电池测试，直流工业、服务器电源，直流充电桩、车载充电机，接触器、继电
器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。

特点

•  多 达 八 种 工 作 模 式 ： CC、 CV、 CR、 CP、 CV+CC、CR+CC、 CP+CC、 CV+CR

二 十 余 种 测 试 功 能 ： 序 列 测 试 ， 自 动 测 试 ， 短 路 模拟 ， 时 间 测 量 ， 放 电 测 试 ， 内 阻 测 试 ， 过 流 测 试 ， 过功 率 测 试 ， 扫 频 测 试 ， 负 载 效 应 ，LED模 拟 ， 正 弦 波功 能 等

• 序 列 支 持 50个 文 件 ， 每 个 文 件 100步 ， 支 持 文 件 链 接
• 内 置 LAN、USB、 RS232、 RS485、 CAN通 讯 接 口 ，
• 具 备 隔 离 高 速 外 部 数 字 、 模 拟 监 控 接 口
• 全 方 位 保 护 功 能 ： 过 电 压 、 过 电 流 、 过 功 率 、 过 热 、
• 电 流 振 荡 保 护 、 限 电 流 、 限 功 率 、 反 接 告 警 等
• 单 机 输 入 功 率 ： 4kW~72kW， 6kW/3U
• 主/从 并 联 功 率 ： 可 扩 展 至 720kW（ 其 他 可 定 制 ）
• 电压范围:150V、 600V、1200V
• 电流范围:0~3080A

            100A/1kW(150V)，70A/1k（600V），

            40A/1kW(1200V)

• 电压精度：0.02%F.S.；电流精度：0.05%F.S.
• 短时间超额定功率两倍的带载能力（＜5s）
• 1MHz高速电压、电流采样率，1us控制分辨率
• 50kHz高 速 动 态 模 式，可调电流上升和下降沿
• 1kHz电压、电流等参数通讯传输速率
• CV环路速度可设，匹配不同电源
