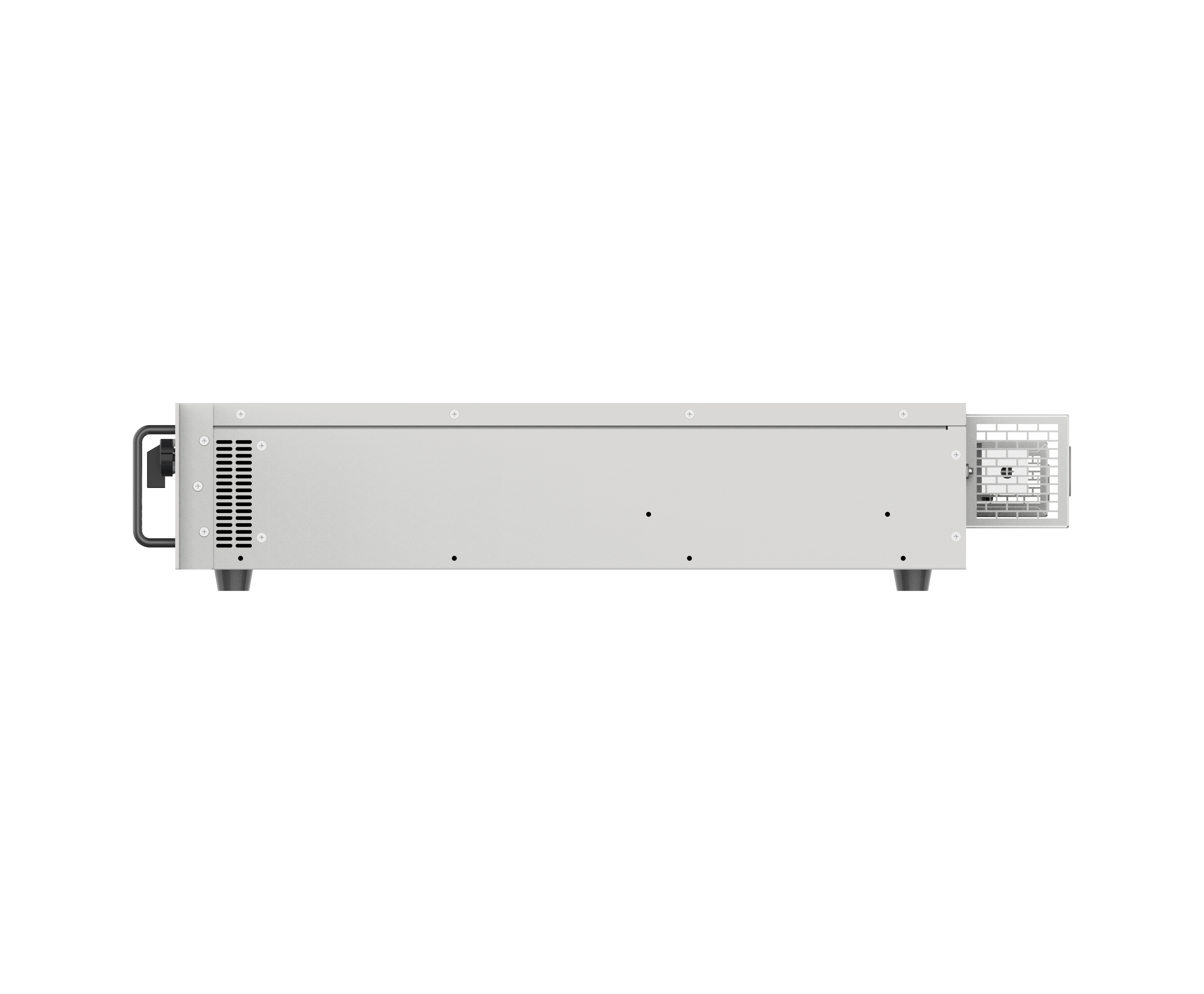

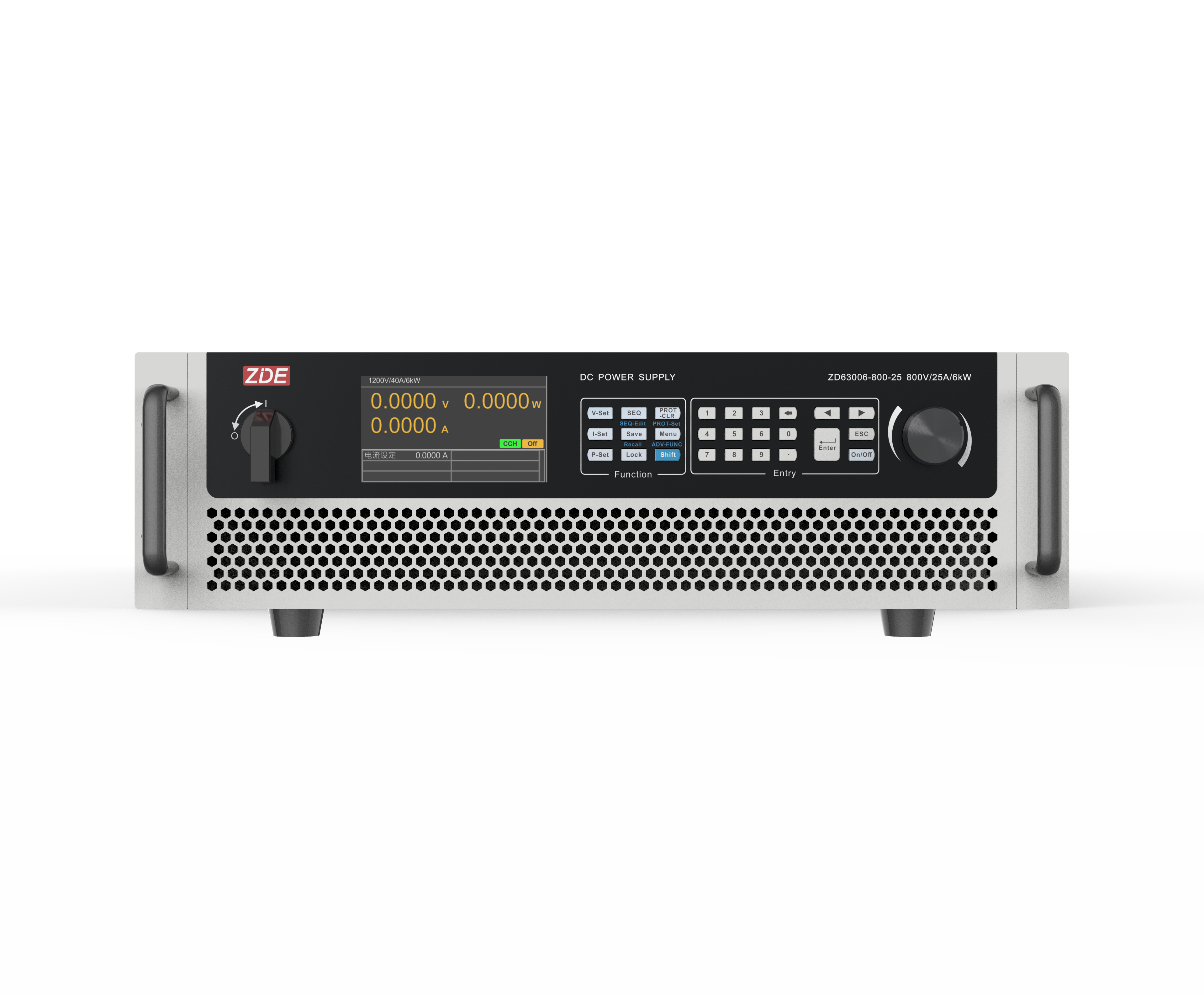

ZD63000系列大功率可编程直流电源
产品简介
ZD63000系列电源是一款宽测量范围、高功率密度、可编程控制的大功率直流电源。ZD63000系列功率密度高，标准19英寸3U机箱功率高达18kW，且电源效率最高可达93%；测量应用范围宽广，单机功率范围5kW到180kW，电流范围高达5100A及电压范围高达2250V，主从并机扩展功率可达1.8MW。ZD63000系列直流电源采用人性化的图文窗口界面，支持多种语言，给使用者带来直观的操作体验。
主要特点
- 单机范围： ·线损自动补偿；
电压：0～2250V ·电压、电流优先功能；
电流：0～5100A ·电力电子实验室的多规格灵活应用；
功率：5～180kW ·电压、电流斜率可设置；
- 主从并机可达10台，扩展功率可达1800kW ·电压输出缓升、缓降功能；
- 电压、电流采样率500kHz，分辨率16Bits ·序列功能可达100步，序列文件支持链接；
- 恒压、恒流及自动恒功率模式； ·高压隔离的，数字/模拟复合信号监测控制端口（选配）；
- 整机效率高于93%； ·通信接口标配LAN、RS232，选配RS485、CAN、USB或GPIB；
- PFC控制功能，功率因数0.99； ·提供通讯编程手册、SDK开发包以及演示上位机软件；
- 高功率密度，3U/18kW； ·过压、过流、过功率、过温、欠压等全方位保护功
应用领域
- 燃料电池、动力电池、铅蓄电池、超级电容测试；
- 车载、机载、舰载电子设备的供电环境仿真；
- 直流充电机、充电桩设计和测试系统集成
- 服务器电源、UPS、逆变器设计和测试；
- 太阳能、风能、储能领域设计和测试；
- 无人机、激光、传感器领域供电和设计测试
宽范围输出，可一机多用
ZD63000系列直流电源输出采用一种创新的宽范围输出解决方案。单台电源可以在额定输出功率下，输出更宽范围的电压和电流，满足工程师不同电压/电流等级产品测试应用场景,大幅降低实验室或自动化测试系统中电源成本及占用空间。使得DZ63000适用范围比传统电源更广泛。
产品电气参数表
|
型号 |
ZD63005-80-170 |
ZD63006-300-75 |
ZD63006-500-40 |
ZD63006-800-25 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~170A |
0~75A |
0~40A |
0~25A |
|
功率范围 |
0~5kW |
0~6kW |
||
|
型号 |
ZD63010-80-340 |
ZD63012-300-150 |
ZD63012-500-80 |
ZD63012-800-50 |
|
电压范围 |
0~80V |
0~200V |
0~500V |
0~800V |
|
电流范围 |
0~340A |
0~150A |
0~80A |
0~50A |
|
功率范围 |
0~10kW |
0~12kW |
||
|
型号 |
ZD63015-80-510 |
ZD63018-300-225 |
ZD63018-500-120 |
ZD63018-800-75 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~510A |
0~225A |
0~120A |
0~75A |
|
功率范围 |
0~15kW |
0~18kW |
||
|
型号 |
ZD63030-80-1020 |
ZD63036-300-450 |
ZD63036-500-240 |
ZD63036-800-150 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~1020 A |
0~450A |
0~240A |
0~150A |
|
功率范围 |
0~30kW |
0~36kW |
||
|
型号 |
ZD63060-80-2040 |
ZD63072-300-900 |
ZD63072-500-480 |
ZD63072-800-300 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~2040 A |
0~900A |
0~480A |
0~300A |
|
功率范围 |
0~60kW |
0~72kW |
||
|
型号 |
ZD63090-80-3060 |
ZD63108-300-1350 |
ZD63108-500-720 |
ZD63108-800-450 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~3060 A |
0~1350A |
0~720A |
0~450A |
|
功率范围 |
0~90kW |
0~108kW |
||
|
型号 |
ZD63120-80-4080 |
ZD63144-300-1800 |
ZD63144-500-960 |
ZD63144-800-600 |
|
电压范围 |
0~80V |
0~300V |
0~500V |
0~800V |
|
电流范围 |
0~4080 A |
0~1800A |
0~960A |
0~600A |
|
功率范围 |
0~120kW |
0~144kW |
||
|
电压编程① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.05%+0.05%F.S. |
|||
|
电流编程① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.1%+0.1% F.S. |
|||
|
功率编程① |
||||
|
精度 |
1%F.S. |
|||
|
外部模拟编程① |
||||
|
控制电压 |
0~5V或0~10V对应0~100%F.S. |
|||
|
电压精度 |
0.5%F.S. |
|||
|
电流精度 |
0.5%F.S. |
|||
|
线性调整率② |
||||
|
电压 |
0.01%F.S. |
|||
|
电流 |
0.05%F.S. |
|||
|
功率 |
0.05%F.S. |
|||
|
负载调整率③ |
||||
|
电压 |
0.02%F.S. |
|||
|
电流 |
0.05%F.S. |
|||
|
功率 |
0.75%F.S. |
|||
|
电压测量① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.05%+0.05%F.S. |
|||
|
电流测量① |
||||
|
分辨率 |
16Bits |
|||
|
精度 |
0.1%+0.1% F.S. |
|||
|
功率测量① |
||||
|
精度 |
1%F.S. |
|||
|
输出噪声&纹波④ |
||||
|
电压纹波（p-p） |
200 mV |
300mV |
450 mV |
800 mV |
|
电压纹波（rms） |
25 mV |
40 mV |
70 mV |
200mV |
|
电压斜率 |
||||
|
最大斜率 |
6000V/s |
10000V/s |
20000V/s |
60000V/s |
|
电压上升时间 |
||||
|
上升时间（空载) （空载） |
≤11ms |
≤24ms |
≤20ms |
≤10ms |
|
上升时间（满载） （满载） |
≤22ms |
≤48ms |
≤40ms |
≤20ms |
|
电压下降时间 |
||||
|
空载 |
≤2s |
|||
|
满载 |
≤30ms |
|||
|
瞬态响应 |
10%~90%动态负载变化，电源电压恢复至额定值的0.75%精度范围内所需时间小于2ms |
|||
|
并机 |
支持10台同型号主、从并机扩容 |
|||
|
保护 |
过压、过流、过功率、过温、欠压等 |
|||
|
通讯接口 |
LAN、USB串口（选配GPIB、CAN、RS485） |
|||
|
通讯协议 |
SCPI、MODBUS、CAN-Open协议 |
|||
|
输入特性 |
||||
|
输入电压 |
340VAC~460VAC，频率47Hz~63Hz |
|||
|
功率因数 |
0.99(典型值) |
|||
|
效率 |
＞93% (典型值) |
|||
|
使用环境 |
||||
|
工作温度 |
0℃~40℃ |
|||
|
存储温度 |
-20℃~70℃ |
|||
|
使用海拔 |
＜2000m |
|||
|
散热方式 |
风冷，智能风控 |
|||
|
尺寸（WxHxD） |
5kW~18kW：482.6mm x 132.5mm x 702.0mm，含输出防护罩 20kW~36kW：482.6mm x 266mm x 738.0mm，含防护罩，不带脚轮 |
|||
|
重量 |
5-6kW≈17kg，10-12kW≈24kg，15-18kW≈30kg，30-36kW≈65kg |
|||
|
电流 |
0~80A |
0~40A |
0~25A |
- |
|
功率 |
0~24kW |
0~18kW |
0~18kW |
|
|
型号 |
ZD63036-1000-120 |
ZD63036-1500-80 |
ZD63036-2250-50 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~120A |
0~80A |
0~50A |
- |
|
功率 |
0~36kW |
0~36kW |
0~36kW |
|
|
型号 |
ZD63048-1000-160 |
ZD63054-1500-120 |
ZD63054-2250-75 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~160A |
0~120A |
0~75A |
- |
|
功率 |
0~48kW |
0~54kW |
0~54kW |
|
|
型号 |
ZD63060-1000-200 |
ZD63072-1500-160 |
ZD63072-2250-100 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~200A |
0~160A |
0~100A |
- |
|
功率 |
0~60kW |
0~72kW |
0~72kW |
|
|
型号 |
ZD63072-1000-240 |
ZD63108-1500-240 |
ZD63108-2250-150 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~240A |
0~240A |
0~150A |
- |
|
功率 |
0~72kW |
0~108kW |
0~108kW |
|
|
型号 |
ZD63096-1000-320 |
ZD63144-1500-320 |
ZD63144-2250-200 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~320A |
0~320A |
0~200A |
- |
|
功率 |
0~96kW |
0~144kW |
0~144kW |
|
|
型号 |
ZD63120-1000-400 |
ZD63180-1500-400 |
ZD63180-2250-250 |
- |
|
电压 |
0~1000V |
0~1500V |
0~2250V |
- |
|
电流 |
0~300A |
0~400A |
0~200A |
- |
|
功率 |
0~120kW |
0~180kW |
0~180kW |
|
|
电压编程① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.05%+0.05%F.S. |
|||
|
电流编程① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.1%+0.1% F.S. |
|||
|
功率编程① |
||||
|
精度 |
1%F.S. |
|||
|
外部模拟编程① |
||||
|
控制电压 |
0~10V对应0~100%F.S. |
|||
|
电压精度 |
0.5%F.S. |
|||
|
电流精度 |
0.5%F.S. |
|||
|
线性调整率② |
||||
|
电压 |
0.01%F.S. |
|||
|
电流 |
0.05%F.S. |
|||
|
功率 |
0.05%F.S. |
|||
|
负载调整率③ |
||||
|
电压 |
0.02%F.S. |
|||
|
电流 |
0.05%F.S. |
|||
|
功率 |
0.75%F.S. |
|||
|
电压测量① |
||||
|
分辨率 |
16bits |
|||
|
精度 |
0.05%+0.05%F.S. |
|||
|
电流测量① |
||||
|
分辨率 |
16Bits |
|||
|
精度 |
0.1%+0.1% F.S. |
|||
|
功率测量① |
||||
|
精度 |
1%F.S. |
|||
|
输出噪声&纹波④ |
||||
|
电压纹波p-p |
1600mV |
2400mV |
3600mV |
- |
|
电压纹波rms |
350mV |
400mV |
400mV |
- |
|
电压上升斜率 |
||||
|
最大斜率 |
40000V/s |
60000V/s |
60000V/s |
|
|
电压上升时间 |
||||
|
上升时间（空载) |
≤11ms |
≤24ms |
≤20ms |
≤10ms |
|
上升时间（满载） |
≤22ms |
≤48ms |
≤40ms |
≤20ms |
|
电压下降时间 |
||||
|
空载 |
≤2s |
|||
|
满载 |
＜30ms |
|||
|
瞬态响应 |
10%~90%动态负载变化，电源电压恢复至额定值的0.75%精度范围内所需时间小于2ms |
|||
|
保护 |
过压、过流、过功率、过温、欠压等 |
|||
|
通讯接口 |
LAN、USB（串口）（选配GPIB、CAN、RS485） |
|||
|
通讯协议 |
SCPI、MODBUS、CAN-Open |
|||
|
输入特性 |
||||
|
输入电压 |
340VAC~460VAC，频率47Hz~63Hz |
|||
|
功率因数 |
0.99(典型值) |
|||
|
效率 |
＞93% (典型值) |
|||
|
使用环境 |
||||
|
工作温度 |
0℃~40℃ |
|||
|
存储温度 |
-20℃~70℃ |
|||
|
使用海拔 |
＜2000m |
|||
|
散热方式 |
风冷，智能风控 |
|||
|
尺寸 （WxHxD） |
5kW~15kW：482.6mm x 132.5mm x 702.0mm，含输出防护罩 20kW~30kW：482.6mm x 266mm x 738.0mm，含防护罩，不带脚轮 |
|||
|
重量 |
5kW≈17kg，10kW≈24kg，15kW≈30kg，30kW≈65kg |
|||
